Панель приборов Ауди А3 — схема подключения

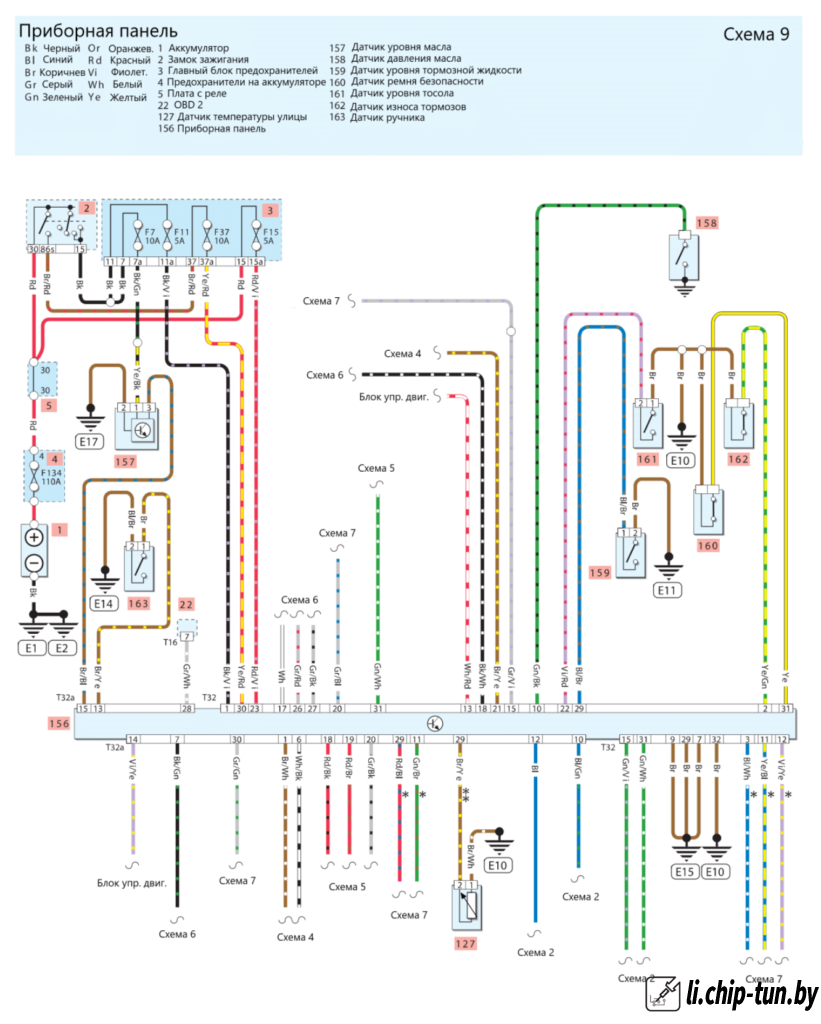

Для ремонта и проверки такой панели приборов лучше иметь схему.

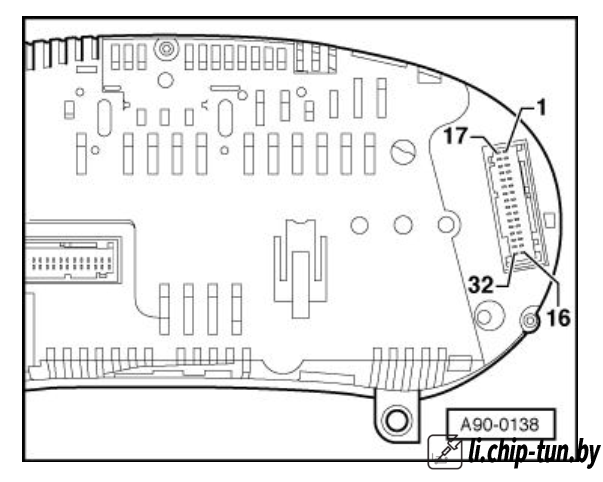

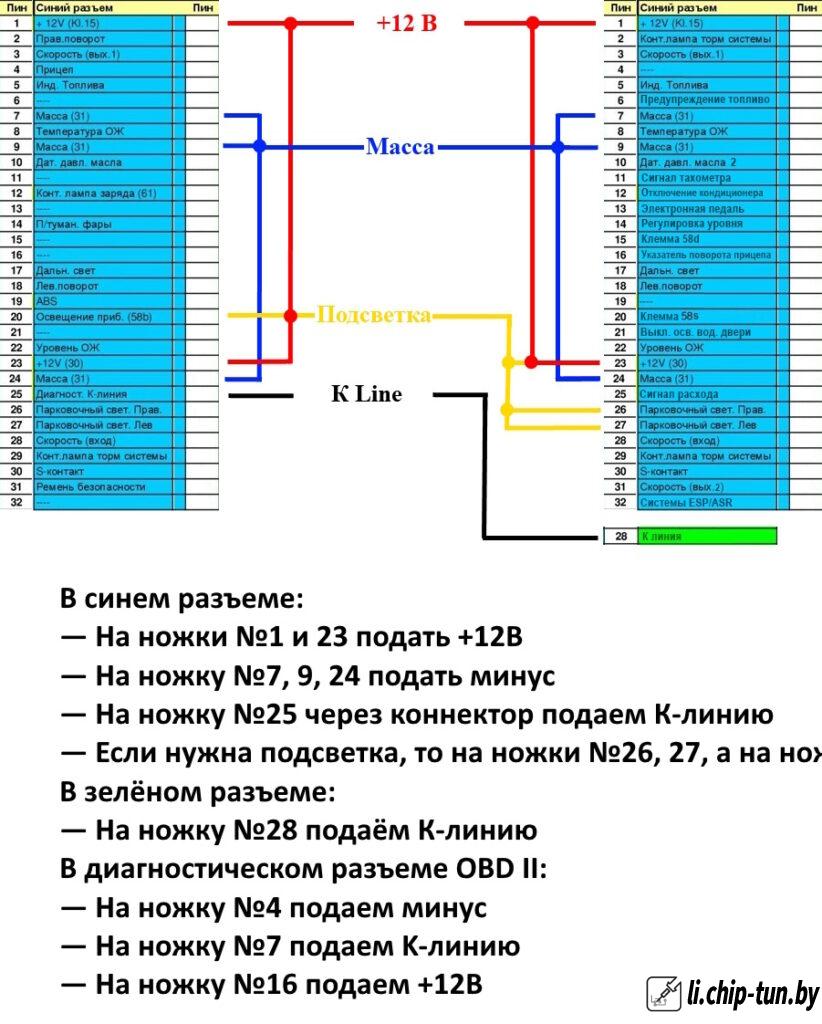

Распиновка разьмов панели и схема подключения поможет подключить панель без автомобиля к любому сканеру, который поддерживает данный автомобиль и полностью проверить работоспособность, все кроме иммобилайзера. Несмотря на то, что иммобилайзер зашит в приборку, работает он блоком управления двигателя и соответственно только ЭБУ совместно с приборной панелью и кольцом на замке зажигания увидит ключ.
