Bosch 0227100204 (MTR04) как проверить
Bosch 0227100204 (MTR04) — это 4-канальный коммутатор зажигания. Он представляет собой блок мощных транзисторов (ключей), которые управляют катушками по сигналу от ЭБУ (электронного блока управления).
Иногда есть необходимость проверить этот блок без автомобиля. Для этого понадобится блок питания 12В или аккумулятор и лампочка.
Назначение контактов разъема (Распиновка)

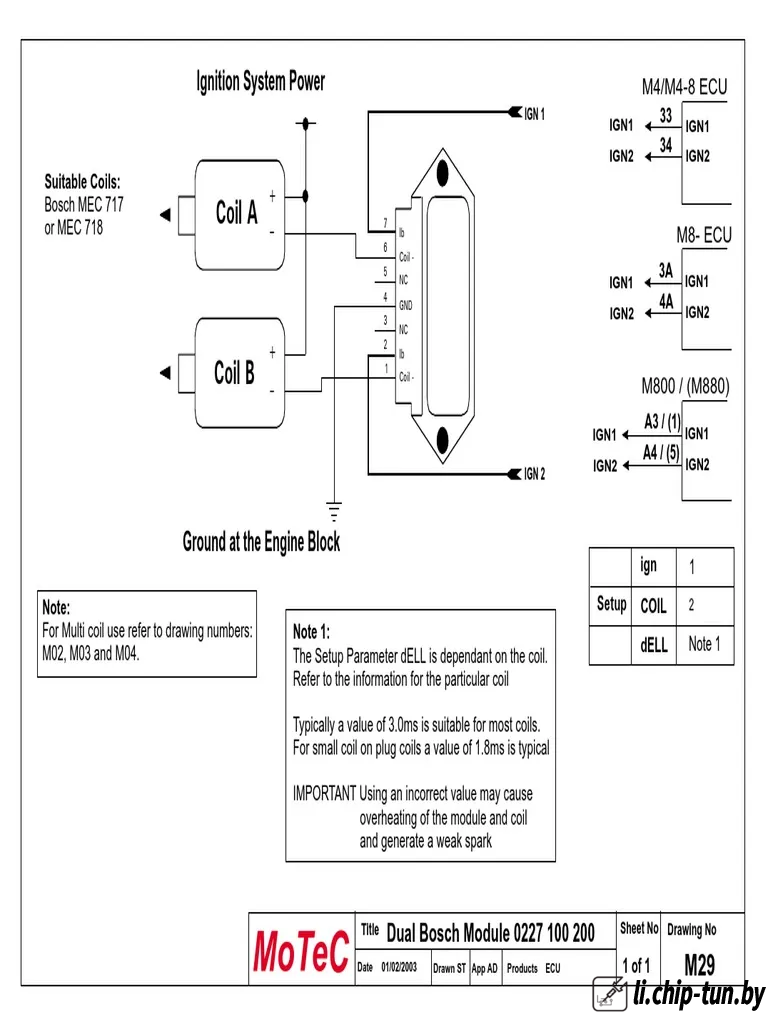

Номера контактов (от 1 до 7) отсчитываются снизу вверх, если держать коммутатор так, как показано на чертеже в схеме.
| Номер пина | Обозначение на схеме | Назначение | Куда подключается |
|---|---|---|---|
| Пин 7 | Ib (Input Base 1) | Вход канала А | Управляющий сигнал IGN 1 от ЭБУ |
| Пин 6 | Coil - (Collector 1) | Выход канала А | Минус первичной обмотки катушки А (Coil A) |
| Пин 5 | NC (Not Connected) | Не используется | Пустой контакт |
| Пин 4 | GND (Ground) | Силовая МАССА | Общий минус питания (на блок двигателя / АКБ) |
| Пин 3 | NC (Not Connected) | Не используется | Пустой контакт |
| Пин 2 | Ib (Input Base 2) | Вход канала Б | Управляющий сигнал IGN 2 от ЭБУ |
| Пин 1 | Coil - (Collector 2) | Выход канала Б | Минус первичной обмотки катушки Б (Coil B) |
Порядок проверки на столе
Для проверки вам понадобятся: источник питания 12 В (АКБ или блок питания), контрольная лампочка 12 В (мощностью 3–5 Вт, не более) и резистор номиналом 1 кОм (0,5–1 кОм) для безопасной подачи сигнала.
Шаг 1. Подключение базового питания
- Подключите Минус (-) от источника питания 12 В к Пину 4 (
GND) коммутатора. - В режиме покоя коммутатор вообще ничего не должен потреблять (ток 0 А).
Шаг 2. Проверка Канала А
- Возьмите контрольную лампу. Один её провод подключите к Плюсу (+12 В) источника питания.
- Второй провод лампы подключите к Пину 6 (
Coil -).- Критерий исправности: Лампа гореть не должна. Если загорелась сразу — транзистор канала А пробит.
- Возьмите провод от Плюса (+12 В) источника питания, подсоедините к нему резистор 1 кОм и через этот резистор кратковременно коснитесь управляющего Пина 7 (
Ib).- Критерий исправности: В момент касания лампа должна ярко загореться, а при убирании провода — мгновенно погаснуть.
Шаг 3. Проверка Канала Б
- Переставьте провод контрольной лампы с Пина 6 на Пин 1 (
Coil -). Лампа не горит. - Тем же проводом от Плюса (+12 В) через резистор 1 кОм кратковременно коснитесь управляющего Пина 2 (
Ib).- Критерий исправности: Лампа должна четко реагировать на прикосновение — загораться и полностью гаснуть.
