Этот приемник разработан как для опытных радиолюбителей, которым нужно компактное запасное устройство для экспериментов, так и для новичков, желающих отточить навыки в электронике. Проект особенно заинтересует студентов: после сборки базовых школьных схем вроде диммера им хочется создать что-то более функциональное и увлекательное.

В сети можно найти сотни схем простых приемников. Однако большинство из них скопированы друг у друга без проверки, содержат ошибки и обрекают начинающих мастеров на неудачу. Когда собранное устройство работает плохо или не запускается вообще, новичок разочаровывается и бросает хобби. В итоге получается обратный эффект: вместо популяризации электроники мы навсегда отбиваем у молодежи интерес к ней.

Представленный приемник не застрахован от ошибок сборки — плохая пайка или перепутанный компонент испортят любой прибор. Но сама схема гарантированно рабочая. Она стала результатом десятков тестов и модернизаций. Главной задачей было встать на место новичка, заранее просчитать причины возможных сбоев и устранить их. Кроме того, удалось снизить стоимость проекта: устройство собирается из доступных и долговечных компонентов, а детали и печатную плату можно заказать у проверенного поставщика по честной цене.

Также важно избегать слишком плотного монтажа. Свободное размещение компонентов снижает риск ошибок при сборке и облегчает демонтаж в случае неверной установки. Конструкция получилась полностью функциональной — она стабильно работает даже от обычной 9-вольтовой батарейки типа «Крона» и легко воспроизводится вне зависимости от бренда радиодеталей.

Описание работы схемы

Это описание ориентировано на новичков. Оно может показаться подробным, но необходимо для понимания работы устройства (хотя для базовой сборки это необязательно). Процессы описаны упрощенно, поэтому опытные радиолюбители могут пропустить эту часть.

Приемник построен по схеме прямого преобразования. Это означает, что частота встроенного гетеродина практически совпадает с частотой принимаемого сигнала. При их смешивании образуются сигналы звуковой (низкой) частоты. Их остается лишь отфильтровать и усилить, чтобы вывести звук на наушники или небольшой динамик.

Единственный недостаток такой архитектуры по сравнению со сложными супергетеродинами — одновременный прием обеих боковых полос сигнала. Однако этот минус незначителен на фоне простоты схемы. К тому же человеческий слух отлично адаптируется и разделяет такие сигналы на слух. На практике качество приема приятно удивит многих.

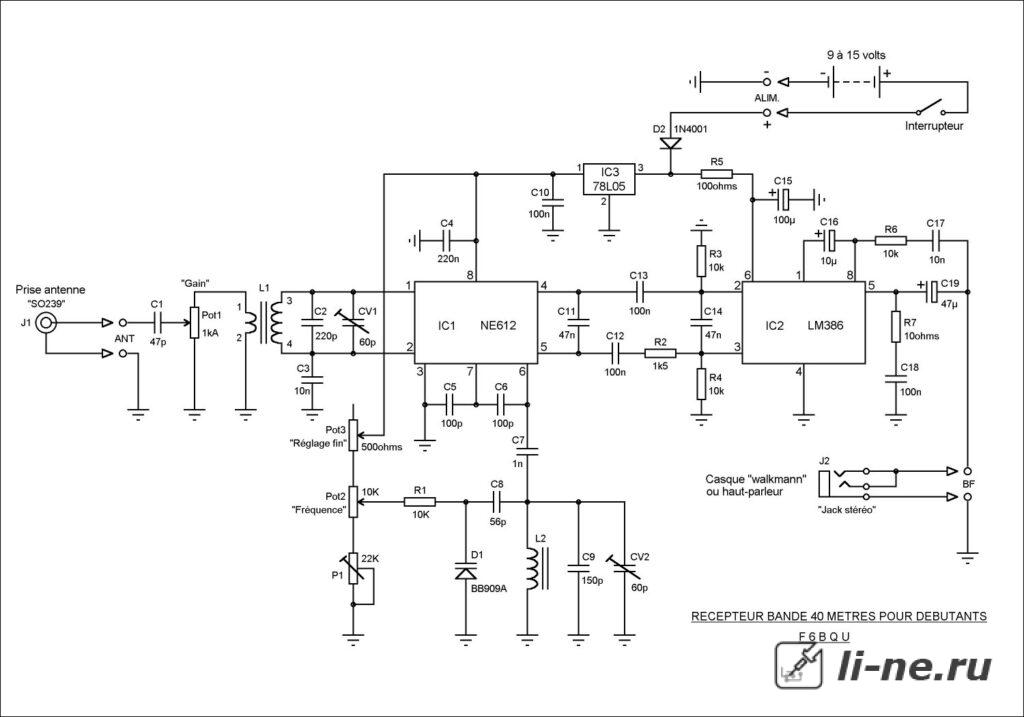

Рассмотрим принципиальную схему приемника подробнее.

Высокочастотный сигнал с антенны поступает через конденсатор C1. Малая емкость этого конденсатора ограничивает уровень мощных сигналов коротковолнового диапазона. Без этого сильные помехи (особенно от расположенных поблизости радиовещательных станций) могут перегрузить микросхему IC1 и нарушить работу приемника. Защита актуальна еще и потому, что рядом с любительским 40-метровым диапазоном вещает множество мощных станций, которые активизируются в вечернее время. Для борьбы с перегрузкой предусмотрен потенциометр Pot1: он эффективно ослабляет мешающие сигналы, минимально влияя на полезный прием.

После этого отфильтрованный сигнал проходит через полосовой фильтр (L1, C2, CV1), который выделяет нужный участок диапазона, и поступает на смеситель-генератор NE612 (IC1). Микросхема питается стабильным напряжением 5 В от интегрального стабилизатора 78L05 (IC3).

Частота встроенного гетеродина задается контуром из элементов C8, C9, CV2, L2 и D1. Диод D1 работает как варикап — его емкость изменяется в зависимости от приложенного управляющего напряжения.

Управляющее напряжение на варикапе плавно изменяется с помощью потенциометра Pot2 для перестройки по всему диапазону. Потенциометр Pot3 используется для точной настройки, упрощая захват конкретной станции. Такое схемное решение позволяет обойтись без дорогостоящего многооборотного потенциометра, покупка которого обременительна для начинающих радиолюбителей.

Полезный сигнал преобразуется микросхемой IC1 в область звуковых (низких) частот. Сбалансированный НЧ-сигнал с выводов 4 и 5 поступает на фильтр нижних частот (C11, R2, C14), который срезает спектр выше 3 кГц. Это устраняет лишние высокочастотные шумы и делает прослушивание комфортным. Конденсаторы C12 и C13 выполняют роль разделительных для постоянного тока.

Связь между смесителем IC1 и аудиоусилителем LM386 (IC2) выполнена по симметричной (балансной) схеме. Это незначительно увеличивает число деталей, но эффективно подавляет синфазные помехи и повышает коэффициент усиления полезного сигнала на 6 дБ. Коэффициент усиления самой микросхемы IC2 выставлен на максимум (46 дБ) с помощью конденсатора C16, что необходимо в приемниках прямого преобразования для достижения достаточной громкости.

Цепь R6-C17 (так называемый «антизазвонный» или антипиковый фильтр) снижает уровень белого шума, возникающего из-за высокого усиления IC2. Цепочка Цобеля R7-C18 предотвращает самовозбуждение усилителя при работе на низкоомную нагрузку. Резистор R5 и конденсатор C15 выполняют аналогичную защитную функцию, стабилизируя работу ИС независимо от типа источника питания. Дело в том, что некоторые батареи с высоким внутренним сопротивлением могут провоцировать генерацию IC2. Благодаря этой фильтрации приемник стабильно работает от любого источника питания, даже от частично разряженной батареи.

Конденсатор C19 блокирует постоянную составляющую напряжения на выводе 5 IC2, беспрепятственно пропуская звуковой сигнал на разъем J2. В качестве J2 выбран стандартный стереогнездо TRS (3.5 мм) — это практично и экономично. К нему можно напрямую подключать обычные наушники от плеера или активные компьютерные колонки. При желании в корпус приемника можно установить и стандартный 8-омный динамик. Диод D2 защищает схему от выхода из строя при случайной переполюсовке источника питания.

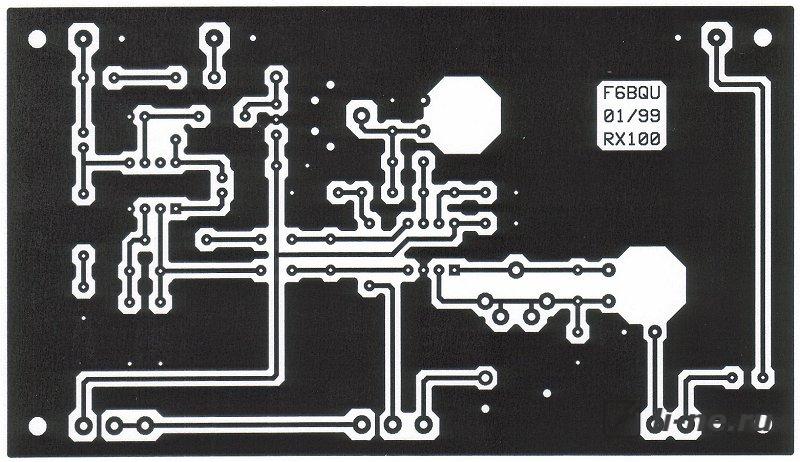

Оригинальные размеры печатной платы составляют 130 x 74 мм.

Оптимальной основой для сборки устройства, особенно для новичков, является печатная плата. Ее можно приобрести у поставщика, контакты которого указаны в конце статьи. Монтаж деталей на плате интуитивно понятен — достаточно сверяться со схемой расположения элементов и фотографиями готового устройства. Чтобы сборка прошла успешно, рекомендуется придерживаться следующих правил.

Правила монтажа и пайки:

• Инструмент и материалы: Используйте паяльник мощностью до 40 Вт с тонким жалом. Для качественной пайки оптимально подходит припой с содержанием олова 60% (например, ПОС-61).
• Подготовка: Перед началом работы тщательно проверьте все радиодетали, промаркируйте их и рассортируйте. Помните: выпаивать компоненты гораздо сложнее, чем устанавливать.
• Последовательность: Монтаж ведите последовательно — от самых мелких деталей к крупным (сначала резисторы и диоды, затем конденсаторы, панели и разъемы).
• Защита микросхем: Обязательно используйте панели (сокеты) для микросхем IC1 и IC2. Это защитит чувствительную к перегреву NE612 при пайке и значительно упростит замену микросхем в случае аварийных ситуаций при наладке.
• Полярность элементов: Строго соблюдайте полярность электролитических конденсаторов. Ошибка при их подключении может привести к выходу деталей из строя или их разрушению (взрыву).

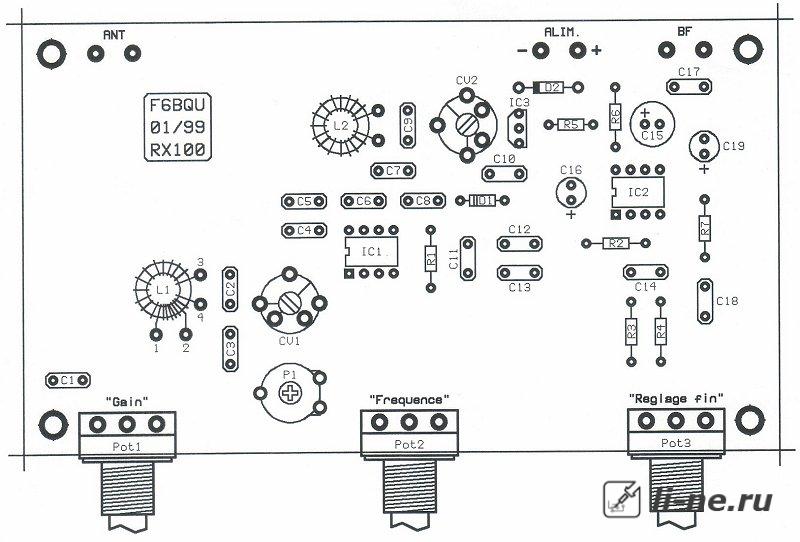

• Ориентация компонентов: Внимательно проверяйте ключ (маркировку направления) микросхем и диодов в соответствии со сборочным чертежом.

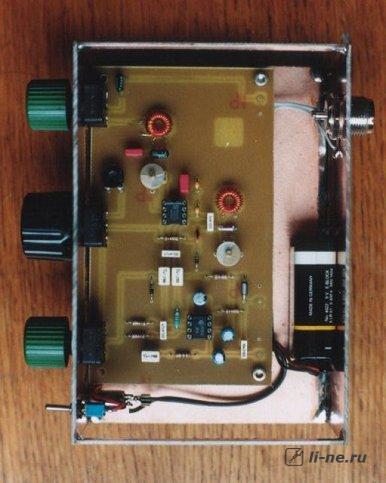

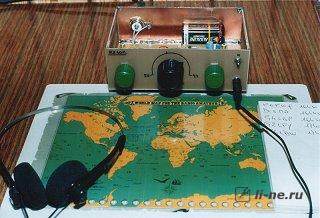

Потенциометры в данной конструкции запаиваются непосредственно на плату. Готовую печатную плату можно разместить в любом подходящем корпусе. Фиксация платы внутри корпуса осуществляется за счет гаек крепления самих потенциометров, выведенных на переднюю панель, либо с помощью винтов через предусмотренные монтажные отверстия.

Изготовление катушек индуктивности не вызывает сложностей (примеры выполнения приведены на фото). При намотке необходимо соблюдать несколько важных правил:

• Подготовка выводов: После завершения намотки обязательно зачистите концы эмалированного провода от лаковой изоляции и залудите их, иначе качественный припай будет невозможен.
• Изоляция обмоток: При изготовлении входного трансформатора L1 будьте аккуратны и не допускайте межвитковых замыканий между первичной и вторичной обмотками.
• Фазировка: Строго соблюдайте направление намотки и правильность подключения выводов обеих обмоток в соответствии с принципиальной схемой.

При сборке не забудьте подключить антенный вход к коаксиальному разъему J1, а аудиовыход — к стереогнезду J2. При распаковке аудиоразъема строго соблюдайте цоколевку и контролируйте правильность подключения заземляющего (общего) провода.

Для питания приемника можно использовать стандартную 9-вольтовую батарею («Крону») со специальной колодкой-зажимом. Для увеличения времени автономной работы хорошей альтернативой станет последовательное соединение двух плоских батарей по 4.5 В. Выбор конкретного типа и емкости источника питания остается на усмотрение автора сборки.

Подготовка к первому включению

Для работы приемника необходима антенна. Для начальных тестов достаточно отрезка изолированного провода сечением 0,75 мм² и длиной 4–5 метров. Даже без идеального согласования импедансов такая антенна обеспечит прием. Увеличение длины полотна (например, до 10 метров) существенно улучшит результаты.

При безошибочном монтаже устройство готово к работе сразу после подачи питания. Наладку можно выполнить без использования измерительных приборов. Перед первым включением обязательно перепроверьте номиналы и полярность всех компонентов. Микросхемы IC1 и IC2 устанавливаются в панели в самую последнюю очередь — строго в соответствии с ключами на корпусах.

Первичную настройку рекомендуется проводить в дневное время, когда в 40-метровом диапазоне наблюдается высокая активность любительских станций. Ночных тестов на этапе отладки лучше избегать из-за специфики прохождения радиоволн и обилия мощных вещательных помех.

Подключение и органы управления

1. Антенна: Подключите провод антенны к коаксиальному разъему J1 (типа SO-239) напрямую или через переходник со штекером типа «банан». Использование согласованной внешней антенны, подключенной качественным коаксиальным кабелем, значительно повысит чувствительность.
2. Выход: Подключите наушники или динамик к стереогнезду J2.
3. Исходное положение регуляторов:
   • Конденсатор переменной емкости CV1 установите в среднее положение (на половину емкости).
   • Подстроечный резистор P1 и аттенюатор Pot1 поверните до упора по часовой стрелке (максимальное усиление).
   • Потенциометры настройки Pot2 и Pot3 переведите в среднее положение.

Порядок базовой настройки (без приборов)

Подайте питание на схему. Диэлектрической (изолированной) отверткой плавно вращайте ротор конденсатора CV2 до появления в динамике сигналов любительских радиостанций (в режиме телефонии SSB или телеграфа CW). После захвата станции подстройте конденсатор CV1 по максимальной громкости и чистоте приема. Если полезный сигнал перегружен или забивается мощной вещательной станцией, уменьшите уровень входного сигнала с помощью потенциометра Pot1.

После этой процедуры приемник готов к эксплуатации: потенциометр Pot2 служит для грубого поиска станций по диапазону, а Pot3 — для плавной и точной настройки на частоту.

Точная калибровка диапазона (с приборами)

Базовой настройки достаточно для большинства новичков. Однако, если необходимо точно уложить любительский диапазон (7,0–7,2 МГц) в крайние положения регулятора Pot2, потребуется высокочастотный (ВЧ) генератор сигналов или контрольный трансивер. При возникновении трудностей на этом этапе начинающие радиолюбители могут обратиться за помощью в местный радиоклуб.

Процедура точной укладки диапазона:

1. Подключите выход ВЧ-генератора к антенному входу приемника. Установите уровень выходного сигнала генератора равным 50 мкВ.
2. Поверните потенциометр Pot2 полностью по часовой стрелке. Настройте генератор на частоту 7200 кГц (7,2 МГц) и поймайте этот сигнал на приемнике с помощью конденсатора CV2.
3. Поверните Pot2 полностью против часовой стрелки. Перестройте генератор на частоту 7000 кГц (7,0 МГц) и добейтесь приема сигнала с помощью подстроечного резистора P1.
4. Повторите эти два шага несколько раз для компенсации взаимного влияния регулировок.

4. Финальная балансировка контура: Установите на генераторе среднюю частоту диапазона — 7100 кГц (7,1 МГц). Вращением ротора конденсатора CV1 добейтесь максимального уровня выходного сигнала (наибольшей громкости). На этом калибровка и укладка частот завершены.

Альтернативный метод настройки (с помощью эталонного приемника)

Если у вас нет ВЧ-генератора, но есть доступ к промышленному или любительскому связному приемнику (трансиверу), процедуру можно выполнить по аналогичному алгоритму.

Для этого соедините антенные входы обоих устройств вместе с помощью тройника или отрезка кабеля. В этом случае связной приемник будет выступать в роли индикатора: вы будете ловить им слабое излучение гетеродина (встроенного генератора) вашей собираемой конструкции. Настраивайте связной трансивер на контрольные частоты (7000 кГц, 7100 кГц и 7200 кГц) и корректируйте элементы CV2, P1 и CV1 на вашей плате по описанной выше методике, ориентируясь на максимальный уровень несущей частоты в контрольном приемнике.

Заключение

Ваш миниатюрный приемник прямого преобразования полностью готов к работе. Этот проект позволит новичкам детально изучить архитектуру радиоприемных устройств и пройти весь путь от чтения схемы до практической сборки и калибровки. Надеемся, что эта конструкция станет отличным стартом в вашем радиолюбительском хобби и вдохновит на создание более сложных и интересных электронных устройств в будущем. Приятного эфира!

Список современных и доступных аналогов для ключевых активных компонентов схемы:

Смеситель-генератор (IC1)

• Оригинал: NE612 (или NE602) в корпусе DIP-8.
• Прямые аналоги: SA612AN, SA602AN. Это полные индустриальные аналоги от NXP/Philips. Они имеют точно такую же схему расположения выводов (цоколевку) и даже превосходят оригинал по температурному диапазону.
• Важное примечание: Советских прямых аналогов этой микросхемы в корпусе DIP не существует. Микросхемы серий LA (например, LA1185) требуют полной переработки печатной платы.

Аудиоусилитель (IC2)

• Оригинал: LM386 в корпусе DIP-8.
• Аналоги: NJM386D, JRC386, KA386, GL386. Это абсолютно идентичные по характеристикам и расположению ножек микросхемы от разных производителей.
• Отечественный аналог: К174УН31 (функциональный аналог, но перед установкой обязательно проверьте совпадение цоколевки конкретного типа корпуса).

Стабилизатор напряжения (IC3)

• Оригинал: 78L05 в корпусе TO-92 (маломощный, на 5 В, 100 мА).
• Аналоги: LM78L05ACZ, MC78L05ABP, L78L05ACZ. Любой маломощный стабилизатор серии 78L05 от STMicroelectronics, Texas Instruments или ON Semiconductor.
• Мощная альтернатива: Стандартный LM7805 (в корпусе TO-220 на 1.5 А). Он электрически полностью совместим, но имеет больший размер и другую цоколевку (требуется формовка выводов для установки на плату).
• Отечественный аналог: КР1157ЕН5А или КР1157ЕН5Б в корпусе TO-92.

Варикап (D1)

• Оригинал: Автор не указал конкретную марку в тексте, но для КВ-диапазона 40 метров (7 МГц) нужна емкость в районе 30–100 пФ.
• Популярные импортные аналоги: BB112, BB139, 1SV149. Они обладают большим перекрытием по емкости, что позволит легко перестраивать приемник по всему диапазону.
• Отечественные аналоги: КВ135А, КВ139А, КВ109 (с буквенными индексами А, Б, В). Данные варикапы отлично работают в гетеродинах коротковолновых приемников прямого преобразования.

Защитный диод (D2)

• Оригинал: Любой кремниевый выпрямительный диод для защиты от переполюсовки.
• Аналоги: 1N4007, 1N4001, 1N4148. Подойдет абсолютно любой диод из серии 1N400x (от 1N4001 до 1N4007), они выдерживают ток до 1 А и есть в арсенале любого радиолюбителя.
• Отечественный аналог: КД209, КД105 или импульсный КД522.
